型號 - ASD-A3-0421-F
品牌 - 臺達

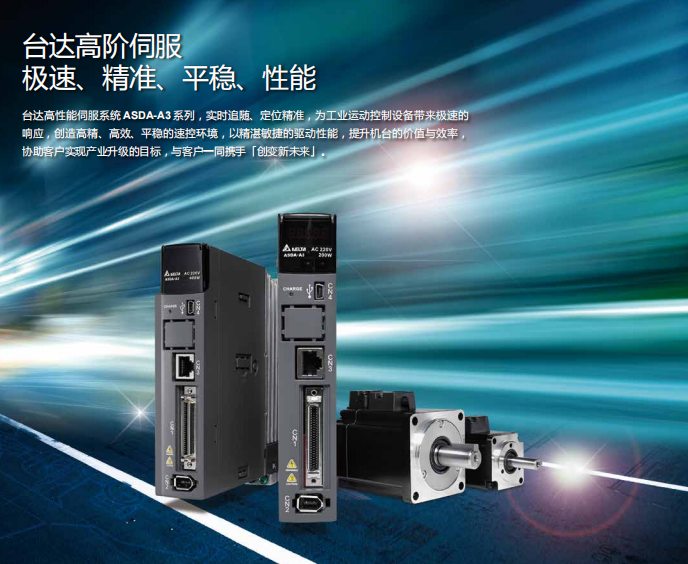

介紹 - 臺達 A3 伺服驅動具有高響應、高精度、功能豐富、節能高效及易操作等優勢，具體如下：
高響應速度：速度響應頻率可達 3.1kHz，響應頻寬較前代產品提升 3 倍，能更實時地追隨命令，大幅縮短位置到達整定時間，可有效優化設備產能，滿足高速運動控制需求。
高精度定位：馬達搭載 24-bit 高解析絕對式編碼器，單圈分辨率達 16,777,216 脈波，定位更加精準。同時，低速加工應用更平穩，能有效提升加工表面光潔度，且斷電不遺失馬達位置。
??ASD-A3-0221-F伺服驅動器技術規格（含DMCNET通訊功能）
一、基礎型號與功率特性
1.?產品型號：ASD-A3-0221-F，臺達A3系列伺服驅動器，核心配置DMCNET通訊接口，專為需要多軸同步控制的200W功率級設備設計，適配中小型精密傳動場景（如電子加工設備、包裝機械、小型機器人關節等）。
2.?額定輸出功率：200W，輸出功率穩定匹配200W伺服電機，可滿足設備連續運行時的動力需求，兼顧能效與負載能力。
3.?輸入電壓及相數：僅支持220V三相輸入，不兼容單相供電，三相供電模式下電源穩定性更高，能減少電壓波動對控制精度的影響，適配高精度傳動場景。
4.?輸出電流規格：連續輸出電流為1.55A，可長時間維持穩定輸出，確保電機持續運行無過熱風險；瞬時最大輸出電流達7.07A，可應對設備啟動、急加速等短時高負載工況，避免電流不足導致的運行卡頓。
5.?冷卻方式：采用自然空氣循環冷卻，無需額外安裝散熱風扇，既減少設備運行噪音，又降低風扇故障帶來的維護成本與系統停機風險，適合對噪音敏感的生產環境。
6.?再生電阻配置：無內置再生電阻，需根據實際應用場景（如頻繁啟停、快速減速的設備）外部選配適配規格的再生電阻，以吸收電機減速過程中產生的回生能量，防止驅動器直流母線電壓過高引發保護停機。
二、控制精度與響應性能
1.?編碼器適配規格：搭載24-bit高解析絕對式編碼器，單圈分辨率達16,777,216脈波，定位精度極高，可實現微米級定位控制；且斷電后不會遺失電機當前位置信息，設備重啟后無需重新執行原點復歸操作，提升生產效率。
2.?主回路控制方式：采用SVPWM（空間向量脈寬調制）技術，輸出電壓波形更接近正弦波，能有效降低電機運行時的電磁噪音與鐵損，減少電機發熱，延長電機使用壽命，同時提升電機轉速與轉矩的穩定性。
3.?速度響應頻率：3.1kHz，響應速度較前代產品大幅提升，能快速追隨外部控制命令，縮短電機從接到命令到到達目標位置的整定時間，優化設備動態響應性能，適合高速啟停、頻繁切換運動狀態的場景。
4.?調諧功能：支持自動調諧與手動調諧兩種模式。自動調諧具備引導式操作流程，無需專業技術人員即可完成伺服增益調整，降低調試門檻；手動調諧可根據設備實際工況精細調整參數，滿足個性化精度需求；同時內置5組Notch Filter（陷波濾波器），濾波頻率最高可達5000Hz，濾波寬度可靈活設定，能精準抑制機構共振，提升運行平穩性。
5.?抑振性能：具備高頻振動濾波與主動式振蕩抑制功能，可自動搜尋設備運行過程中的5組高頻共振點并針對性抑制，尤其適用于高撓性機臺（如長軸傳動設備），能有效避免末端執行機構抖動，確保設備在高速運行時仍保持穩定精度。 ?三、運動控制與DMCNET通訊核心特性
1.?DMCNET通訊功能：作為核心通訊接口，**支持臺達DMCNET工業總線協議**，該協議專為多軸同步控制設計，通訊周期可低至250μs，支持最多64軸同時組網控制，軸間同步精度可達±1μs，能滿足多軸協同運動場景（如流水線同步輸送、多關節機器人聯動、精密印刷設備套印控制等）的高精度同步需求。
2.?通訊擴展與兼容：DMCNET總線支持“主-從”架構，可通過中繼器擴展通訊距離（單段最大100m，多段擴展后最大可達500m），適配大型設備的布線需求；同時驅動器保留傳統控制模式兼容能力，非DMCNET模式下可支持外部脈沖控制（PT模式）與內部參數控制（PR模式），方便與傳統控制系統對接。
3.?運動規劃能力：內建99段運動行程規劃功能，支持四則運算、邏輯比較、路徑疊合、路徑跳躍等復雜運動邏輯編輯，無需依賴外部PLC即可實現多段連續運動控制；具備電子凸輪功能，凸輪輪廓支持720點自定義編輯，曲線兩點間可自動完成平滑插值，適配異形工件加工、凸輪聯動等場景；同時支持飛剪、追剪功能，可實現動態裁切過程中的精準位置控制，滿足包裝、印刷等行業的裁切需求。
4.?命令源切換：可靈活切換控制命令來源，既支持通過DMCNET總線接收上位機（如臺達DVP系列PLC、PC-Based控制器）下發的運動命令，也可切換為外部脈沖串（如編碼器反饋脈沖、PLC脈沖輸出）或內部參數設定的運動命令，適配不同控制系統架構的需求。
5.?電子齒輪比：調節范圍為N/M倍（其中N取值1~536,870,911，M取值1~2,147,483,647，且需滿足1/4 < N/M < 262,144），可通過調整電子齒輪比實現電機轉速與負載位移的精準匹配，例如適配不同減速比的機械結構，或實現“脈沖數-實際位移”的自定義換算
6.?安全功能：支持STO（Safe Torque Off，安全轉矩關斷）功能，符合IEC 61508 SIL2/EN ISO 13849-1 PLd安全等級要求，當觸發安全信號（如安全門開啟、急停按鈕按下、雙手啟動保護動作）時，驅動器會立即切斷電機轉矩輸出，防止設備意外運動，保障操作人員安全與設備安全。
?
三、監控與擴展接口
1.?模擬監控輸出：提供±8V范圍的模擬量輸出接口，可通過參數自定義映射電機轉速、轉矩、位置偏差、總線通訊狀態等運行參數，方便外接示波器、萬用表或數據采集模塊，實時監測驅動器運行狀態，便于設備調試與故障排查
2.?輔助通訊接口：除DMCNET總線外，配備RS-485接口與USB接口。RS-485接口支持Modbus-RTU通訊協議，可用于多驅動器簡易組網（如讀取多軸運行數據、批量修改參數）或與上位機進行低速數據交互；USB接口用于本地參數配置與固件升級，連接電腦后可通過臺達“Delta Servo Studio”軟件實現參數編輯、監控曲線繪制、故障日志讀取等功能，簡化調試流程。
3.?數字量I/O擴展：具備多路數字量輸入（DI）與輸出（DO）接口，可接入限位開關、原點傳感器、急停信號等外部控制信號，也可輸出驅動器運行狀態（如就緒、報警、定位完成）信號至外部指示燈或PLC，滿足設備安全聯鎖與邏輯控制需求。
?
四、環境與安裝要求
1.?安裝場所：需安裝在室內環境，避免陽光直射、雨淋或潮濕環境；環境中需無腐蝕性液體（如切削液、酸堿溶液）、腐蝕性氣體（如氯氣、氨氣）、油霧及大量粉塵，防止驅動器內部電路板腐蝕、元件短路或散熱通道堵塞。
2. 溫度范圍：工作溫度為0℃~55℃，當環境溫度超過45℃時，需采取強制通風（如安裝散熱風扇、通風百葉窗）或降溫措施（如加裝冷卻風道），避免驅動器因過熱觸發溫度保護；存儲溫度為-20℃~65℃，防止低溫導致元件凍裂或高溫加速元件老化。
3. 濕度與氣壓：相對濕度需保持在0~90% RH（非冷凝狀態），避免潮濕環境導致驅動器內部絕緣性能下降，引發漏電或短路故障；大氣壓力范圍為86 kPa~106 kPa，適配常規海拔高度（≤2000m）的環境，超過2000m海拔時需降額使用（輸出功率按每升高1000m降低10%計算）。
4. 振動與沖擊：抗振動等級為20Hz以下時1g（9.80665 m/s2）、20~50Hz時0.6g（5.88 m/s2），可承受工業環境中的常規振動干擾；安裝時需確保驅動器固定牢固，避免因設備振動導致驅動器松動或接線端子接觸不良。
5. 防護等級：IP20防護等級，可防止直徑≥12.5mm的固體異物（如工具、金屬碎屑）侵入驅動器內部，但無法防塵或防水，安裝時建議搭配防護外殼或安裝在控制柜內，提升防護效果。
?六、認證與合規性 符合國際安全與電磁兼容標準，具體包括：IEC/EN 61800-5-1（可調速電力傳動系統安全標準）、UL 508C（工業控制設備安全標準）；
通過CE認證（符合歐盟低電壓指令LVD與電磁兼容指令EMC），確保在歐盟及認可CE認證的地區合規使用；同時DMCNET通訊功能通過臺達內部一致性測試，確保與同品牌DMCNET主站設備（如PLC、運動控制器）的兼容性。
