型號 - ASD-A3-0421-E
品牌 - 臺達
介紹 - 臺達 A3 伺服驅動具有高響應、高精度、功能豐富、節能高效及易操作等優勢,具體如下:
高響應速度:速度響應頻率可達 3.1kHz,響應頻寬較前代產品提升 3 倍,能更實時地追隨命令,大幅縮短位置到達整定時間,可有效優化設備產能,滿足高速運動控制需求。
高精度定位:馬達搭載 24-bit 高解析絕對式編碼器,單圈分辨率達 16,777,216 脈波,定位更加精準。同時,低速加工應用更平穩,能有效提升加工表面光潔度,且斷電不遺失馬達位置。










ASD-A3-0221-E伺服驅動器技術規格(含EtherCAT通訊功能)
?
?一、基礎參數與供電特性
?
1.?產品型號:ASD-A3-0221-E,臺達A3系列伺服驅動器,主打EtherCAT通訊功能,適配200W功率等級電機。
2.?額定輸出功率:200W,適用于中小型精密傳動設備,如電子組裝機械、小型輸送系統等。
3.?輸入電壓及相數:僅支持220V三相輸入,不兼容單相供電,電源穩定性更優,滿足高精度控制場景需求。
4.?輸出電流規格:連續輸出電流1.55A,可長時間穩定運行;瞬時最大輸出電流7.07A,能應對短時高負載沖擊。
5.?冷卻方式:自然空氣循環冷卻,無需額外風扇,減少噪音與維護成本,避免風扇故障導致的系統風險。
6.?再生電阻配置:無內置再生電阻,需根據實際工況外部選配,以處理電機減速時的回生能量,防止母線電壓過高。
?
?二、控制精度與響應性能
?
1.?編碼器適配:搭載24-bit高解析絕對式編碼器,單圈分辨率16,777,216脈波,定位精度極高,斷電不丟失位置信息,重啟無需重新回原點。
2.?主回路控制:采用SVPWM(空間向量脈寬調制)技術,輸出波形接近正弦波,降低電機運行噪音與發熱,提升系統效率。
3.?速度響應頻率:3.1kHz,響應速度快,能快速追隨命令信號,縮短位置整定時間,優化設備動態性能。
4.?調諧功能:支持自動調諧與手動調諧,自動調諧可通過引導式操作完成增益調整;內置5組Notch Filter,濾波頻率最高5000Hz,可靈活抑制機構共振。
5.?抑振性能:具備高頻振動濾波與主動式振蕩抑制功能,可自動搜尋5組共振點,有效抑制高撓性機臺的末端抖動,提升運行穩定性。
?
??三、運動控制與EtherCAT通訊特性
1.?核心通訊功能:**支持EtherCAT通訊協議**,符合ETG.1000規范,通訊周期可低至125μs,實現高精度同步控制,適配多軸協同場景(如流水線同步、機器人關節控制)。
2.?脈沖控制兼容(非EtherCAT模式):最大輸入脈沖頻率4 Mpps(脈沖+方向/CW+CCW/A相+B相模式),開集極輸出最大200 kpps,兼容傳統脈沖控制方式。
3.?運動規劃能力:內建99段運動行程規劃,支持四則運算、路徑疊合、跳躍等邏輯操作;具備電子凸輪(720點輪廓)、飛剪/追剪功能,曲線兩點間自動平滑插值。
4.?命令源選擇:可通過EtherCAT總線接收控制命令,或切換為外部脈沖(PT模式)、內部參數(PR模式),適配不同控制系統架構。
5.?電子齒輪比:調節范圍N/M倍(N:1~536,870,911;M:1~2,147,483,647;1/4 < N/M < 262,144),實現電機與負載的精準傳動匹配。
6.?安全功能:支持STO(Safe Torque Off)安全功能,符合SIL2/PLd安全等級,觸發安全信號時立即切斷電機轉矩,保障人員與設備安全.
?
??四、監控與擴展接口
?
1.?模擬監控輸出:提供±8V模擬量輸出,可自定義映射轉速、轉矩、位置偏差等參數,方便外接儀表實時監測。
2.?輔助通訊接口:除EtherCAT外,配備RS-485(支持Modbus)與USB接口,RS-485用于簡易組網或調試,USB用于本地參數配置與固件升級。
3.?輸入輸出信號:支持?jǐn)?shù)字量I/O擴展,可接入限位開關、原點傳感器等外部信號,滿足設備安全與邏輯控制需求。
?

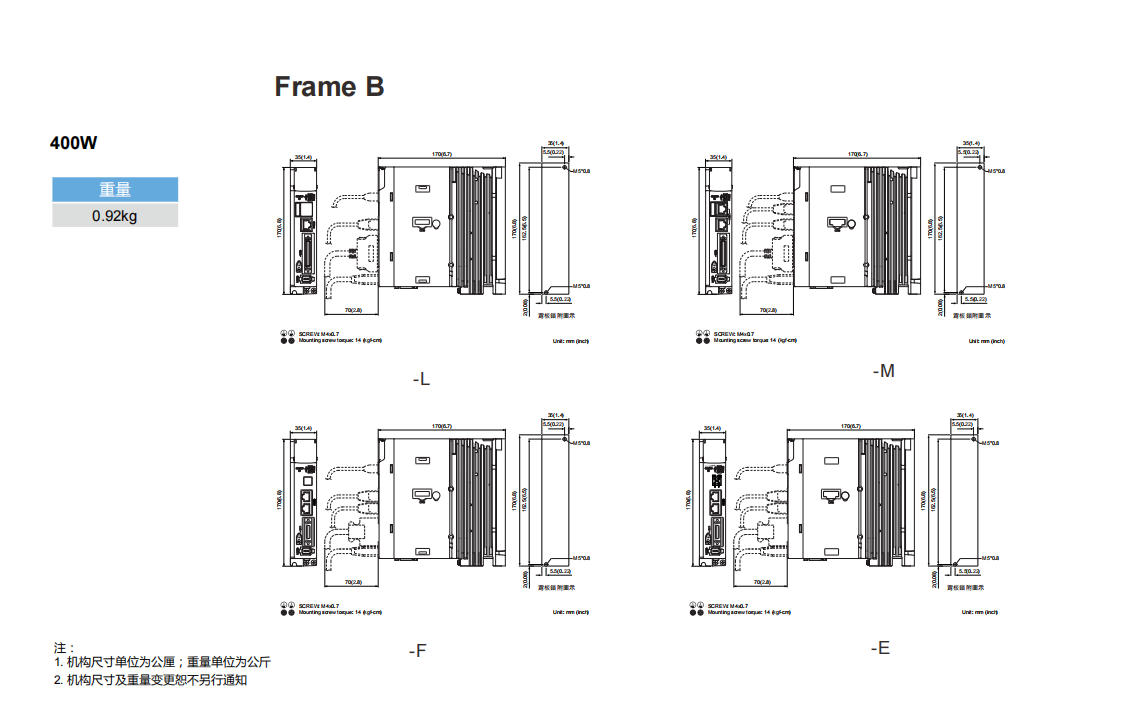

五、環境與安裝要求
?
1.?安裝環境:室內安裝,避免陽光直射、油霧、腐蝕性氣體及粉塵,防止元件腐蝕或短路。
2.?溫度范圍:工作溫度0℃~55℃(環境溫度>45℃時需強制冷卻);存儲溫度-20℃~65℃。
3.?濕度與氣壓:相對濕度0~90% RH(非冷凝);大氣壓力86 kPa~106 kPa。
4.?抗干擾能力:海拔≤2000m;振動耐受20Hz以下1g、20~50Hz 0.6g,適應工業環境振動干擾。
5.?防護等級:IP20,防止直徑≥12.5mm的固體異物侵入,安裝時需注意環境潔凈度。
?
?六、認證與合規性 符合IEC/EN 61800-5-1、UL 508C安全標準,通過CE認證及EtherCAT一致性測試(ET9400),滿足國際市場準入要求,可在多地區合規使用。
